Te  compartimos  en esta ocasión la conexión a un equipo PLC Siemens S7200 con CPU  212 ,  nuestra experiencia en campo  permitió detallar dos métodos de conexión mediante comunicación SERIAL  tanto cable original con serie 6ES7901-3DB30-0XA0 y cable de interfaz industrial alterno  con serie JC30K 18052012.

En esta guía detallamos la forma correcta para  el tipo de cable  con comunicación serial a utilizar y  adicional se anexa la información digital descargable como maquina virtual y software de instalación STEP WIN necesaria para que tenga éxito en la comunicación con  el equipo PLC y ajuste necesaria con la configuración en la interfaz PG/PC permitiendo así el funcionamiento correcto de supervision y carga con cada cable considerado en este blog industrial

INTERFAZ PG/PC
BROUSHURE Mesa de trabajo 1S72001
BROUSHURE Mesa de trabajo 1ARDUI3
BROUSHURE Mesa de trabajo 1ARDUI4
6ES7901-3DB30-0XA0

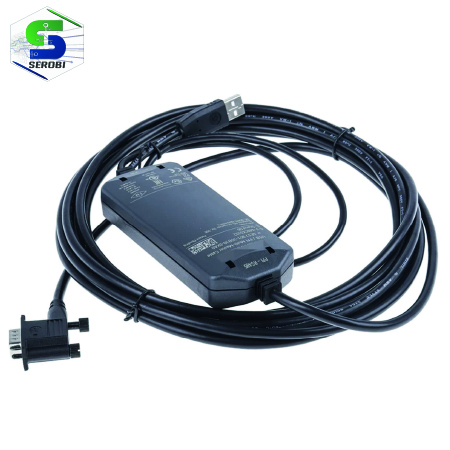

Detalle de conexión PLC SIEMENS CPU 212 mediante cable serial DB9 - 6ES7901-3DB30-0XA0
  • PROCEDIMIENTO GENERAL
  • Iniciar la màquina virtual y colocar la clave de acceso.

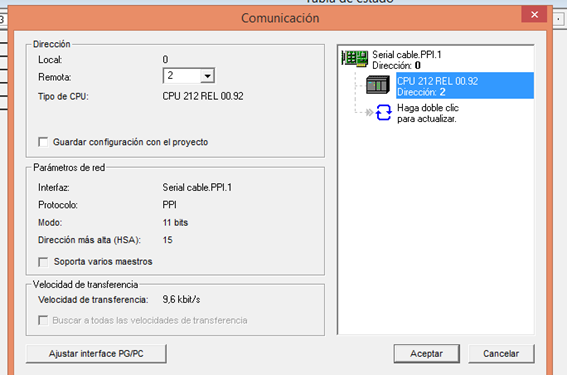

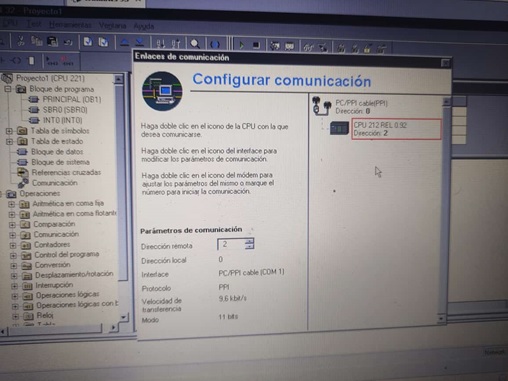

  • Configura INTERFAZ PG/PC - PC/PPI cable (PPI)
  • Es importante seleccionar el puerto de comunicación COM1 creado entre la maquina virtual y el puerto prinicpal para que funcione la "Conexiòn Local."
  • Driver utilizado Prolific USB-to-Serial Bridge
  • REQUERIMIENTOS NECESARIOS
  • La máquina virtual fue desarrollado en el software vmware Workstation Pro v16.
  • SE SUGIERE TRABAJAR CON LA VERSION DESCRITA Y CREAR UN PUERTO DE COMUNICACION SERIAL "COM1"
  • Una vez descomprimido la máquina virtual con sistema operativo Windows 95 solicitará una clave de acceso colocar "Administrator"
  • Aquí podrás encontrar la información digital . Si la misma presenta algun error ,  escríbenos y un asesor de brindará una solución inmediata.
  • Clave de descarga: SEROBI
DRIVER DE USB
MÁQUINA VIRTUAL

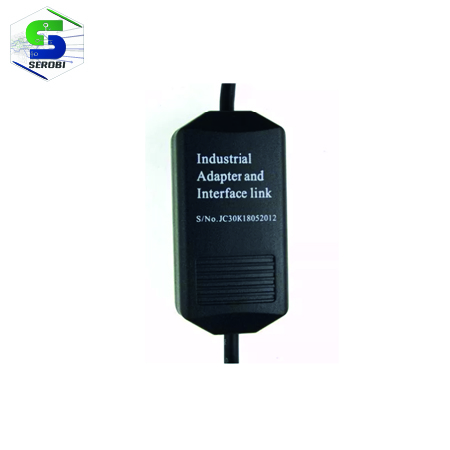

Detalle de conexión PLC SIEMENS CPU 212 mediante cable serial DB9 - JC30K 18052012.
  • PROCEDIMIENTO

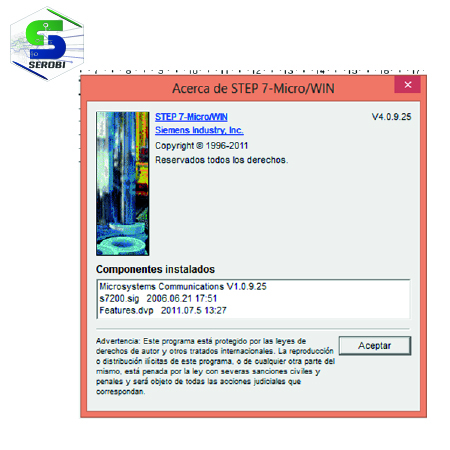

  • Descarga el software STEP WIN versión 4

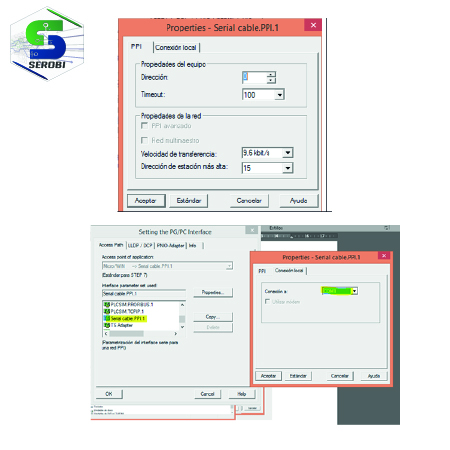

  • Configura INTERFAZ PG/PC - Serial cable PPI
  • Es Importante seleccionar el puerto de comunicación USB en "Conexiòn Local."
  • Driver utilizado USB SERIAL CH340
SOFTWARE STEP WIN
